簡介：

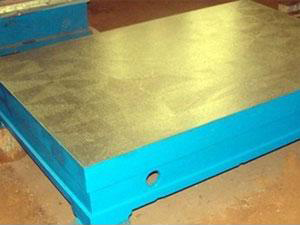

　　劃線平板按結構分為筋板式和箱體式；按準確度級別分為00、0、1、2、3級劃線平板。

　　劃線平板的整體規格大為4米×8米，大于此規格可以多塊拼接，使用磨損后，可以重新修刮恢復其精度，可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點。在經過刮研的劃線平板上推動表座、工件比較順暢，無發澀感覺，方便了測量，保證了測量準確度。

　　劃線平板的鑄鐵質量和熱處理質量對劃線平板使用性能產生較大影響，或因殘存較大內應力使工作面變形；或因不耐磨損使精度不能保持；或因刮削困難得不到數值小的粗糙度。因此使用劃線平板須注意鑄鐵材料的選擇，采用時效處理等方法消除鑄鐵平板的殘余應力。

　　劃線平板誤差的判定小二乘方原則將一個理想平面按實際表面的趨向，置于實際表面的中部，并使實際表面上各點到理想平面的距離平方和為小，以這個小二乘方中心平面作為評定基面，各測點對此平面偏差中大值與小值之差為被測表面平面度誤差值。 　　劃線平板對角線原則以通過被測表面的一條對角線而平行于另一條對角線的平面作為評定基面，各測點對此平面偏差中大值與小值之差為被測面平面度誤差值。

　　劃線平板規格

　　200mm×200mm—2000mm×4000mm（ 殊規格可根據需方圖紙制作或雙方商定生產加工）。

　　檢驗方法：

　　劃線平板檢驗標準:用涂色法檢驗。

　　0級1級劃線平板在每邊為25㎜平方的范圍內不少于25點。

　　2級劃線平板在每邊為25㎜平方的范圍內不少于20點。

　　3級劃線平板在每邊為25㎜平方的范圍內不少于12點。

　　劃線平板日常養護

　　1、為了防止劃線平板發生的變形，在吊裝劃線平板時，要用四根同樣長度的鋼絲繩同時掛住劃線平板上得四個起重孔，將劃線平板平穩吊裝在運輸工具上。

　　2、將劃線平板支承點墊好、墊平，保證每個支撐點受力均勻，保證整個劃線平板平穩。

　　3、劃線平板安裝時將劃線平板的各個支撐點用調整墊鐵墊好、墊實，由技術人員調整至合格精度。

　　4、劃線平板使用時要輕拿輕放工件，不要在上面挪動比較粗糙的工件，以免對劃線平板工作面造成磕碰、劃傷等損壞。

　　5、為了防止劃線平板整體變形，使用完畢后，要將工件從上面拿下來，避免工件長時間對劃線平板重壓造成變形。

　　6、劃線平板不用時要及時將工作面洗凈，然后涂上一層防銹油，并用防銹紙蓋上，用劃線平板的外包裝將平板蓋好，以防止平時不注意造成對工作面的損傷。

　　7、劃線平板應安裝在通風、干燥的環境中，并遠離熱源、有腐蝕的氣體、有腐蝕的液體。

　　8、劃線平板按 標準實行定期周檢，檢定周期根據具體情況可為6-12個月。

　　包裝：

　　鐵板包裝和木制包裝兩種形式，劃線平板表面用塑料膜封裝，這種包裝適于內陸運輸，并有良好的防潮、防震、防銹和防野蠻裝卸等保護平板的措施,以確保 運抵現場。

技術參數：

實驗平臺
實驗平臺主要用于各種機械及其他產品的試驗、拼接等各種用途,上面可以有孔和T型槽,用來固定工件,和清理加工時產生的鐵屑,也可以設計成平面.

T型槽平臺
T型槽平板(T型槽平臺)用途:主要用來固定工件,是鉗工工人用來調試設備,裝配設備,維修設備的基礎工作平臺.

測量平板
河北冠宇工量具 測量平臺適用于各種檢驗工作,精度測量用的基準平面,用于機床機械檢驗測量基準,檢查零件的尺寸精度或行為偏差,并作劃線,在機械制造中也是不可缺少的基本工具.

模具墊板
模具墊板一般尺寸和重量較小,常用的大約30-50公斤,它主要用來作為模具的加工平臺和墊板使用,也可以在上面進行劃線,檢驗?zāi)＞叩钠矫娑?修整模具時使用.
